Satlink ST-5150 DVB-S/S2/T/T2/C Combo Messgerät

Satlink ST-5150 DVB-S/S2/T/T2/C Combo Messgerät

Das Satlink ST-5150 ist ein Kombi Messgerät für alle Bereiche. Es können DVB-S/S2 Signale genauso wie DVB-T/T2(H.265) und DVB-C gemessen werden.

Die Signalstärke und Signalqualität (MER) werden als numerische Messwerte und als Balkenanzeige dargestellt.

Als weitere Messwerte ermittelt es das Signal-/Rauschverhältnis (C/N) und die Bitfehlerrate (BER). Zusätzlich kann auch die Bildqualität über den hochauflösenden 11 cm TFT-LCD-Bildschirm überprüft werden.

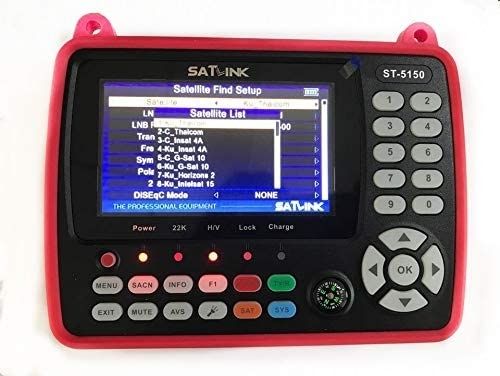

Die Lieferung erfolgt inklusive Gummischutzhülle, Steckernetzteil, 12V Anschlusskabel, AV-Kabel (3,5mm Klinke auf 3x Cinch) und 2x F-Verbinder (zum Einschrauben in die Messbuchsen RF / ANT). Um eine Satelliten-Antenne schnell auf den gewünschten Satelliten ausrichten zu können, sind viele Satelliten bereits vorprogrammiert. Eine Senderliste für Astra 19,2 ist bereits vorab auf das Gerät aufgespie

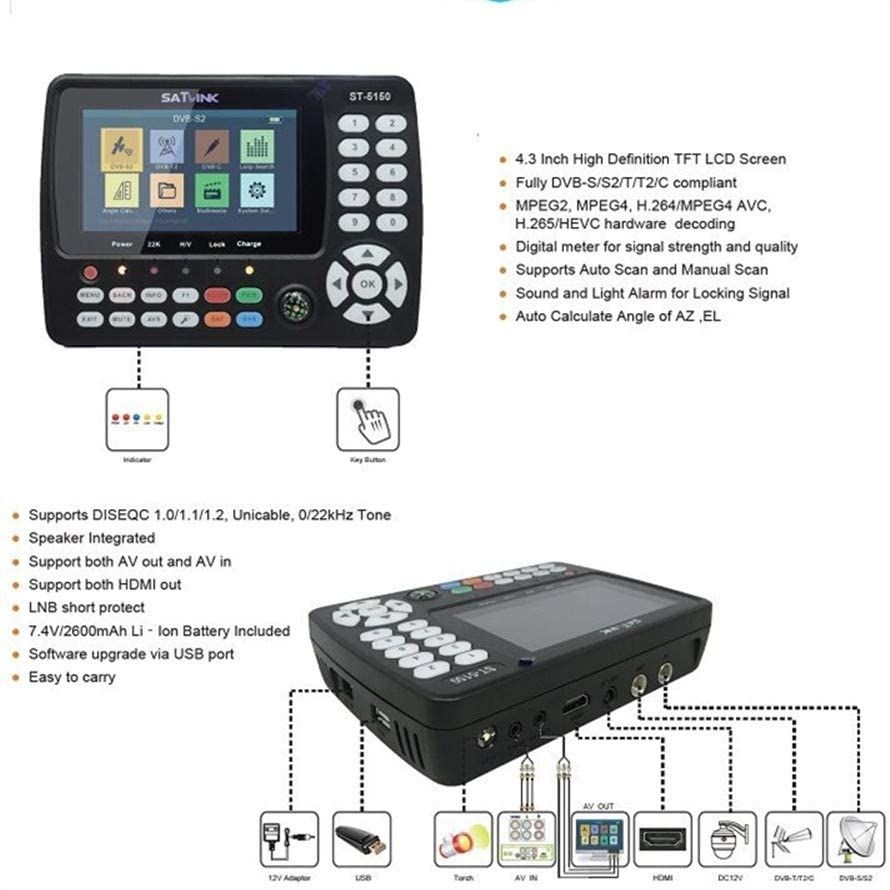

Funktionsumfang:

• Digitales Messgerät für DVB-S/S2, DVB-T/T2 (H.265) und DVB-C
• Loop-Suche für alle Bereiche
• Anzeige der Signalstärke wahlweise in dBµV, dBm oder dBmV
• 4,3" TFT LCD Bildschirm
• HDMI 1.4 Anschluss (für externen Bildschirm) - Vollfarben OSD-Menü
• A/V Ausgänge: 3,5mm Klinke (über AV-Kabel), HDMI Ver 1.4
• Analoger Videoeingang & 12VStromversorgung Test von CCT Kameras
• Schneller Systemstart
• Einfache Bedienung
• Kanalliste nach Bereichen oder komplett anzeigbar.
• Schnelles Einrasten
• Messung von: Pegel, C/N, BER, MER
• Abschaltbares, akustisches Einrast- und Pegelsignal
• DiSEqC 1.0, 1.1, 1.2, USALS
• Unicable 1.0 & 1.1
• LNB Versorgung: 13/18V,0/22kHz
• Schutz vor LNB Kurzschluss
• 5V, 12V, 24V Speisung terrestrischer Antennen USB 2.0 Anschluss
• Tastaturbeleuchtung (abschaltbar)
• Firmware-Update über USB
• Sichern/Rücksichern der Kanallisten über USB
• Winkelrechner für SAT-Antennen
• Taschenlampenfunktion

Technische Daten:

• Betriebsspannung: 7,4 V
• Li-oN Batterie: 2.6 Ah
• Gewicht 500g
• Abmessungen (H x B x T) 170 x 120 x 40mm

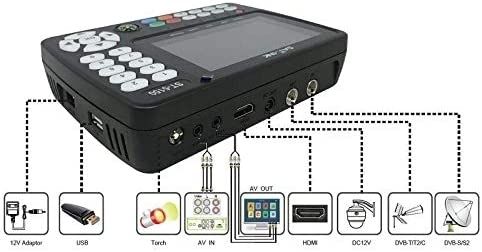

Anschlüsse:

• HDMI: Digitaler Audio- und Video-Ausgang Ver 1.4 für TV-Geräte mit HDMI-Eingang.
• USB: 1 USB-2.0 Port zum Anschluss eines USB-Datenträgers
• (Der eingebaute Mediaplayer kann unterschiedliche Formate von USB-Datenträgern wiedergeben.)
• AV IN / AV OUT: AV-Eingang und Ausgang .
• (Es können externe Quellen wiedergegeben oder das empfangene Signal auf ein externes Gerät weitergeleitet werden.)
• DC OUT (12 V): Ausgang zur Spannungsversorgung von CCT Kameras
• DVB-S/S2 (RF) F-Buchse: Zum Anschluss der Signalquelle (LNB, Multischalter) mittels F-Stecker.
• T2/T/C (ANT) F-Buchse: Zum Anschluss an Terrestrische Antennen oder an das Breitband-Kabelnetz mittels F-Stecker.

Lieferumfang:

• Satlink ST-5150 DVB-S/S2/T/T2/C Combo Messgerät
• deutsche Bedienungsanleitung
• Gummischutzhülle
• Steckernetzteil
• 12V Anschlusskabel
• AV-Kabel (3,5mm Klinke auf 3x Cinch)
• 2x F-Verbinder (zum Einschrauben in die Messbuchsen RF / ANT)
